1. 简介

体积检测算法是迈尔微视(MRDVS)开发的专属于体积测量场景使用，用于自研 M 系列相机在物流、快递、煤场、仓储等场景使用。体积检测算法在相机内部运行，无需搭配外置工控机。算法支持静态、动态检测。 软件只需用户进行相机外参标定、绘制检测范围，即可对单个 / 多个物体检测测量。外参标定可自动获取标定结果，可支持多相机拼接检测。 本文主要介绍迈尔微视体积检测功能部署及使用。

​
2. 体积检测应用场景

​
2.1 物流行业

  1. 通过获取货物的体积重量等信息，实现精细化运营，有利于提高车辆装载率，降低用车成本、运输成本以及人工成本，实现全流程的降本增效。
  2. 能快速检测货物/箱体体积重量，一键计算运费。配合地磅，还能有效地对货车和集装箱卡车进行测量，确保整车不超重。

​
2.2 快递行业

在快递收发的时候，借助智能体积测量设备，能快速获取货物的体积重量等信息，数据对接到内部系统，便于查找和翻查，既避免了数据丢失的问题，也有效减少了人工投入和提高作业效率。

​
2.3 煤矿行业

传统大型煤炭矿石堆体积测量方式通常采用全站仪、RTK单点测量方式，且需要人工对特征点进行精准提取。然而由于大型煤炭矿石堆通常不便攀爬，精准特征点的提取因而异常困难；同时单点测量方式测量数据密度小，也无法精准获取煤炭矿石堆的体积，导致作业效率极低。

​
2.4 仓储行业

在物流、仓储甚至一般工业行业中，AGV搬运货物，出入库需要进行货物体积、重量检测。

​
3. 解决问题

在物流、仓储等工业行业中，获取物品体积数量、掌握物品出入库情况对生产库存管理具有重要意义。然而传统解决方案始终面对着技术手段缺乏、测量误差大、人工管理效率低下及监管困难等难题。 迈尔微视ToF相机体积检测比雷达、结构光、2D相机更具有优势，迈尔微视相机部署简单，仅需相机固件支架、电源线、网线，算法在相机内部运行，无需多余工控机配置，使用更加便捷、成本相比雷达等更低。

​
4. 相机硬件部署指南

​
4.1 使用相机类型

相机类型：M系列相机 相机用户手册：M系列ToF相机
使用相机类型相关图示

​
4.2 相机安装方式

体积检测相机M4采用固定式安装方式，相机向下拍照，尽量保证相机镜面与地面平行，如下图为安装示意图。
相机安装方式相关图示
图4.1 安装示意图

​
4.3 相机连接

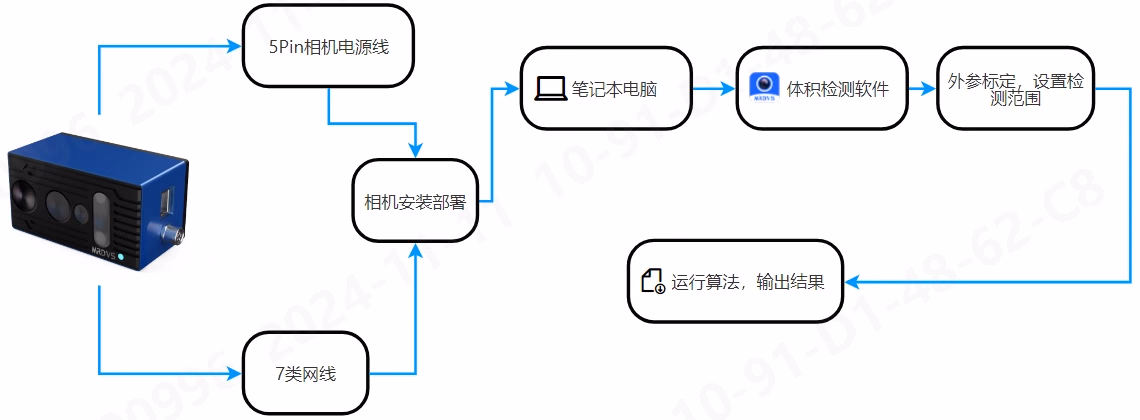

相机24V供电，通过超 6 类 / 7 类网线连接，相机安装部署后，通过笔记本电脑打开体积检测上位机软件，进行相机的外参标定和检测范围设置。算法会实时在相机内部运行，多台相机部署，需通过千兆交换机进行连接。
相机连接相关图示

​
5. 相机软件安装指南

​
5.1 软件安装流程

第一次使用软件，可以参照如下流程完成操作。
软件安装流程相关图示

​
5.2 体积检测上位机运行环境要求

建议运行体积检测上位机设备满足要求。
操作系统Windows10 及以上
CPU建议 Intel Core i5 七代及以上
内存8G 及以上
GPUIntel(R) UHD Graphics/核显以上

​
5.3 安装相机上位机软件

  1. 相机上位机软件可通过迈尔微视知识库进行获取并下载。点击进行下载→软件下载
2、双击进行安装Lanxin-MRDVS上位机软件，需要上位机安装在c盘以外。
安装相机上位机软件相关图示
3、选择使用的语言后，点击【确定】，选择C盘以外的安装目录，并点击【下一步】。
安装相机上位机软件相关图示 2
4、勾选【创建桌面快捷方式】，点击【下一步】。
安装相机上位机软件相关图示 3
5、点击【安装】按钮，开始安装软件。
安装相机上位机软件相关图示 4
6、安装完毕后，可运行相机上位机软件。
安装相机上位机软件相关图示 5

​
5.4 安装体积检测上位机软件

  1. 将获得的体积检测上位机软件，复制到相机上位机 \Lanxin-MRDVS\Tools 中。
安装体积检测上位机软件相关图示

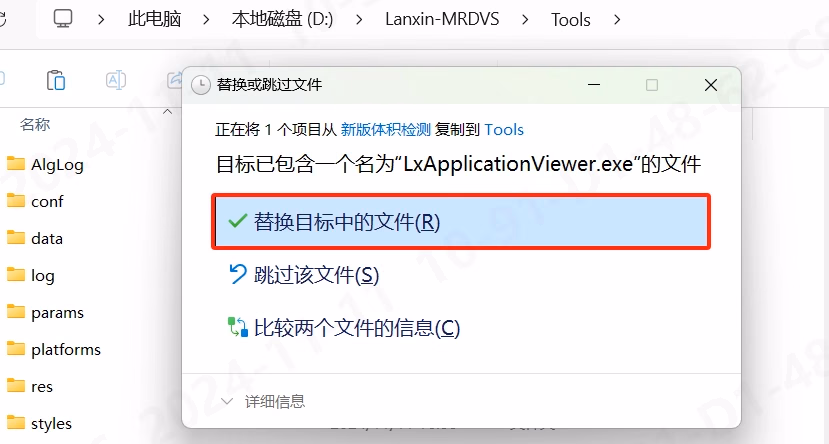

2、替换时，选择【替换目标中的文件】。
安装体积检测上位机软件相关图示 2

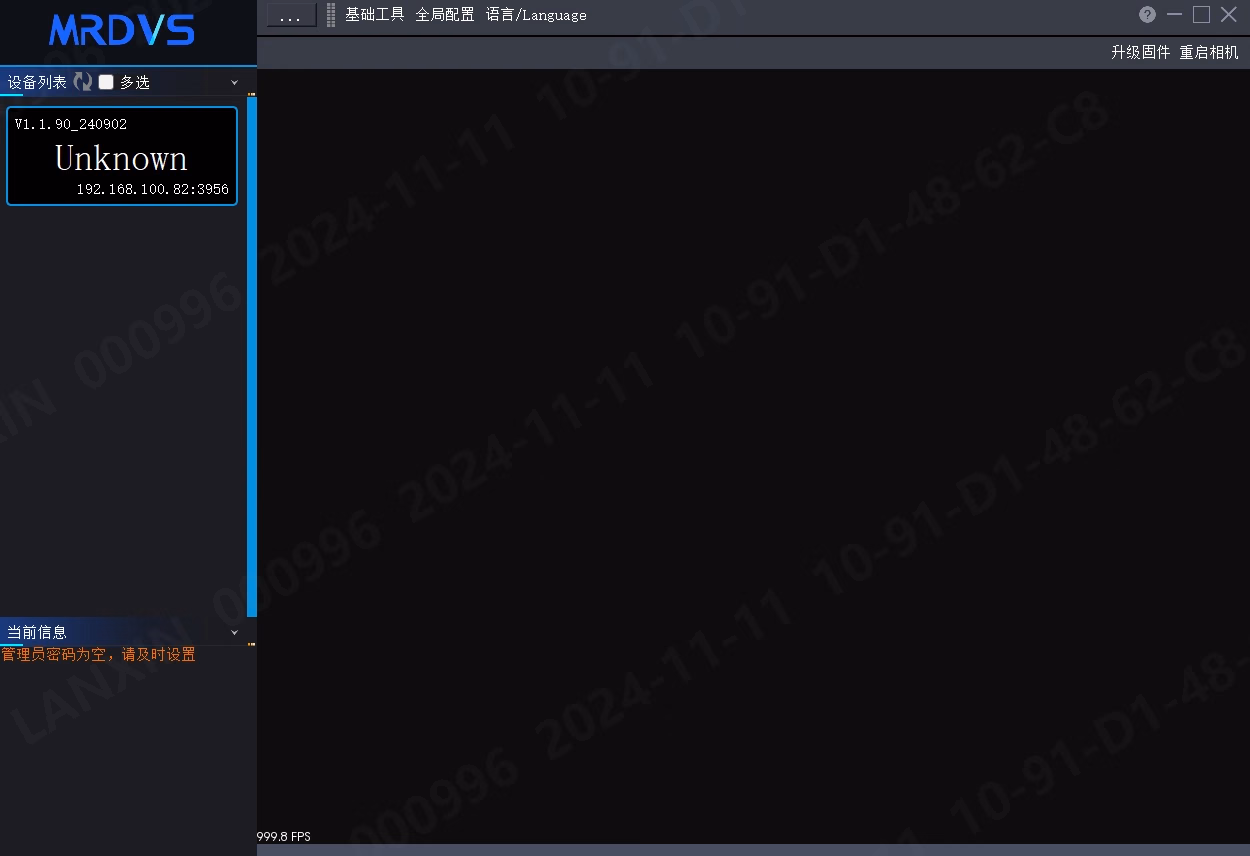

3、双击点开即可运行软件。 4、左侧设备列表栏，相机状态处于【Unknown】表示相机没有体积检测算法。
安装体积检测上位机软件相关图示 3

​
5.5 体积检测软件升级

体积检测软件升级，仅需要替换“.exe”文件。

​
5.6 算法升级

  1. 相机算法升级需要打开相机上位机软件，双击【LxCameraViewer】。
算法升级相关图示
2、点击【打开】按钮，进行查看相机成像。
算法升级相关图示 2

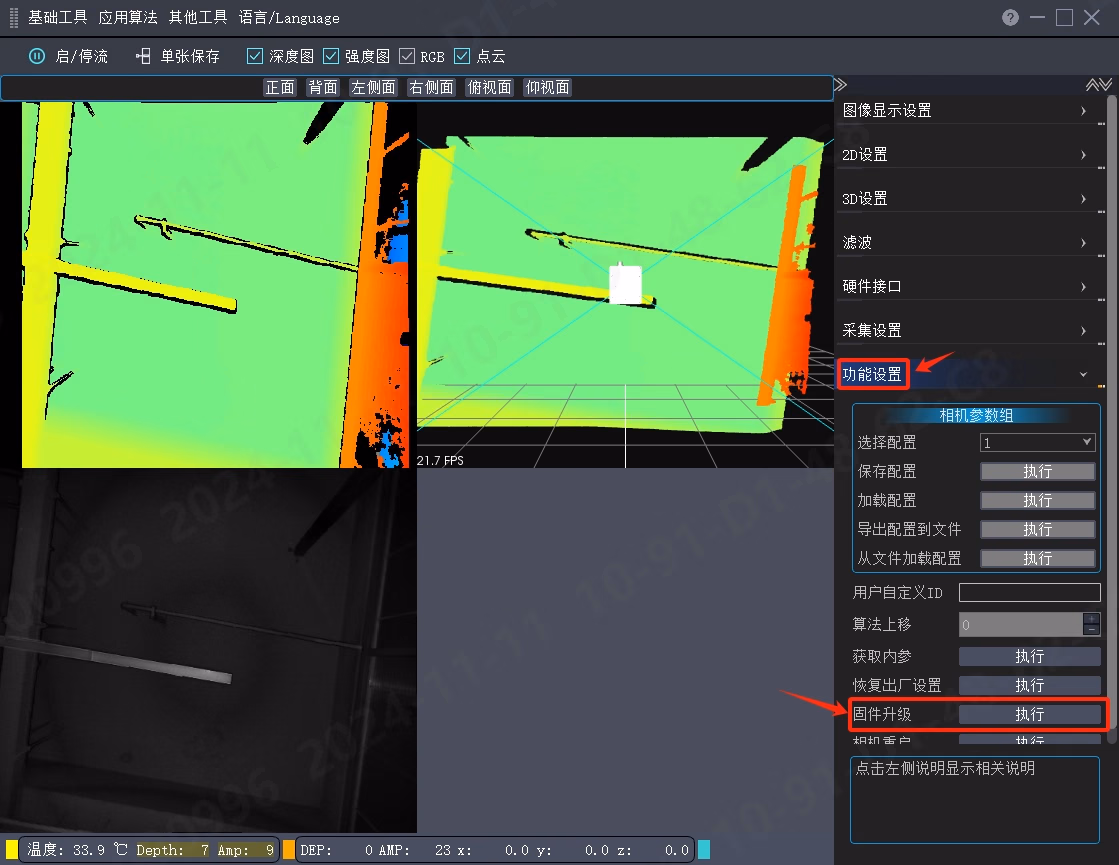

3、点击基础工具→功能设置→【固件升级】，进行体积检测算法刷入。(算法请找技术支持人员获取)
算法升级相关图示 3

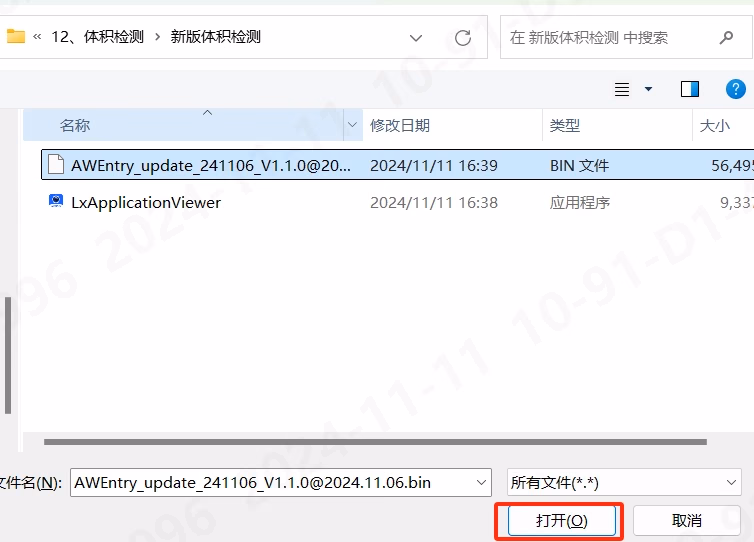

4、点击【执行】按钮后，选择“体积检测算法”，点击【打开】按钮，开始算法刷入。
算法升级相关图示 4
5、算法刷入过程中，相机会重新启动，左侧设备列表相机ID会消失，待重新显示后，表示刷入成功。
算法升级相关图示 5
6、此时，再次打开体积检测软件，设备列表显示为绿色。
算法升级相关图示 6

​
6. 体积检测软件界面

​
6.1 体积检测程序启动

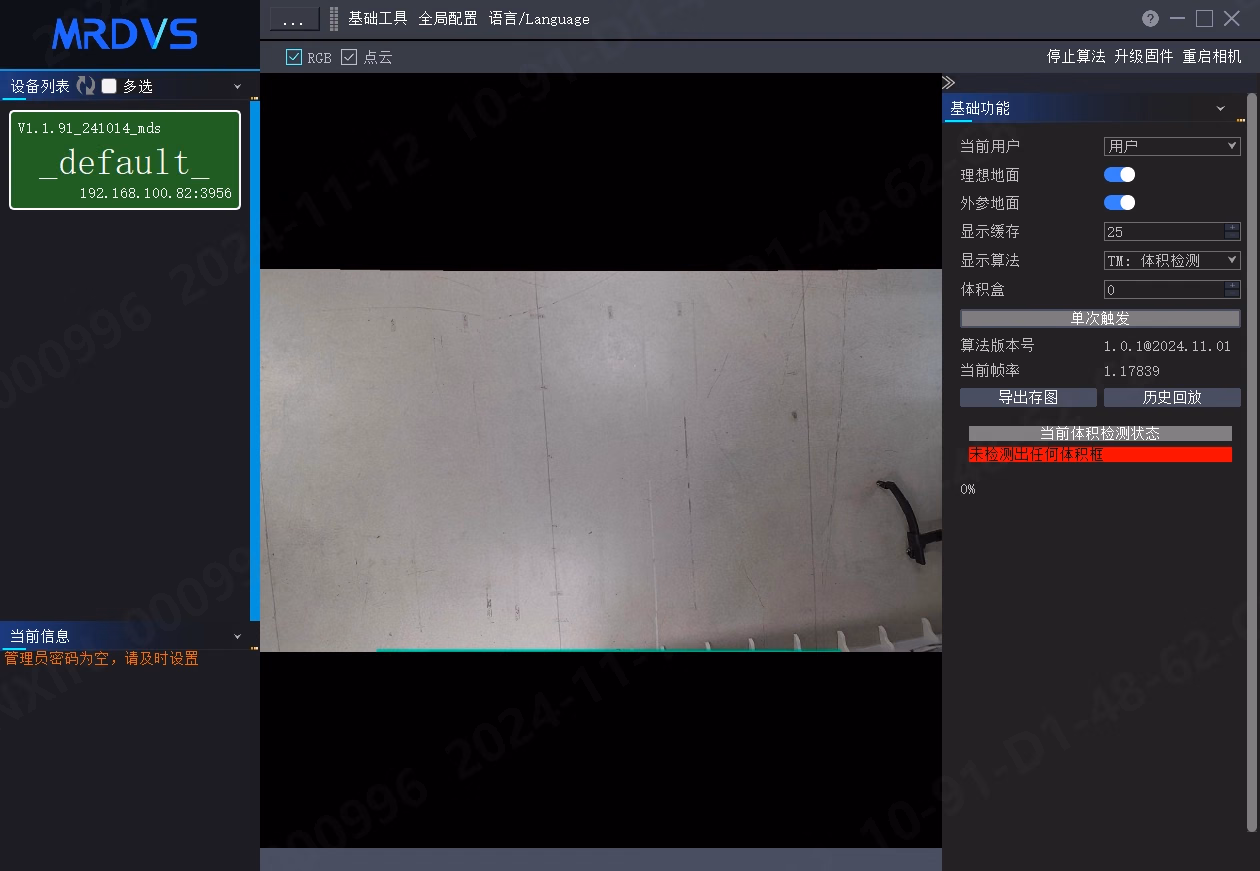

1、双击【 LxApplicationViewer.exe 】程序，启动体积检测软件。点击左侧设备列表中在线的相机，打开相机图像。
体积检测程序启动相关图示

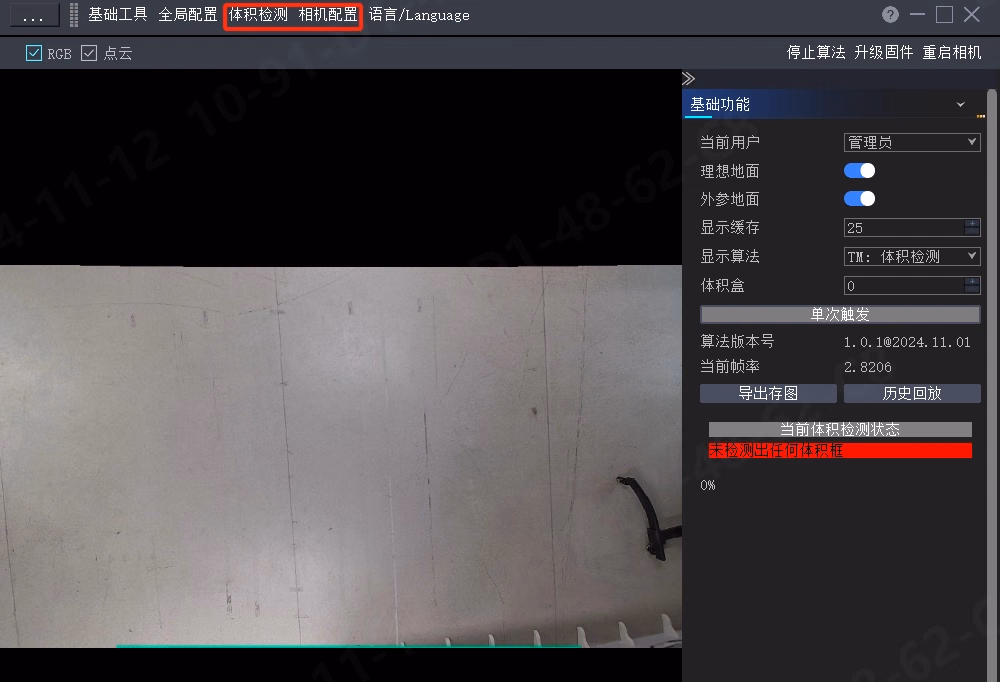

2、当前用户选择管理员，无需输入密码，直接点击确认进入管理员模式(用户模式无法进行体积检测参数设置)。管理员模式会多出体积检测、相机配置选项。
体积检测程序启动相关图示 2

​
6.2 基础工具

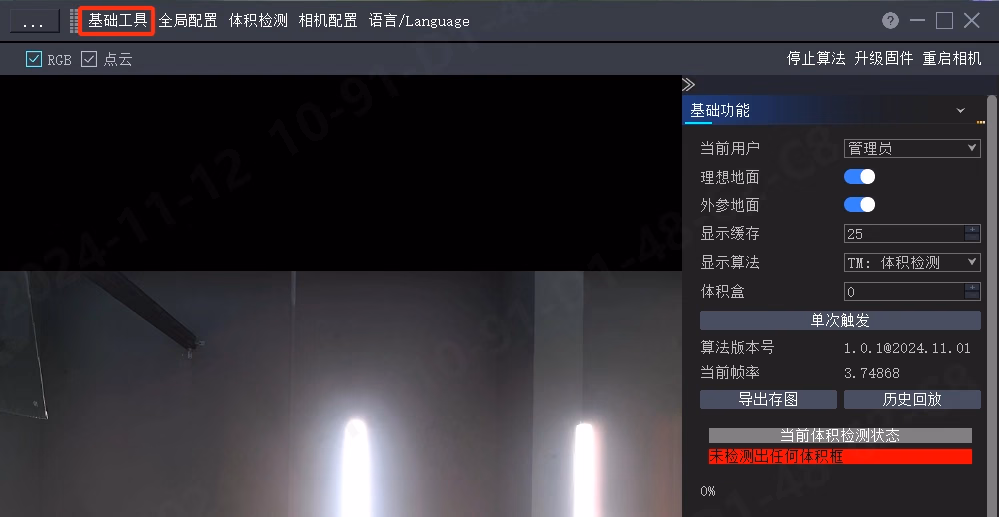

基础工具主要包含用户切换、理想地面、外参地面、多个体积盒显示、触发按钮、导出存图、历史回放、体积状态。
基础工具相关图示
基础工具功能含义
用户切换切换权限，用户权限：仅查看检测结果。 管理员权限：可进行相机配置、体积检测参数配置等
理想地面地面参照水平线，可关闭。
外参地面相机外参标定高度的水平面，可关闭。
体积盒显示当检测区域有多个物体检测时，可切换不同体积盒，查看不同物体检测结果。
触发按钮设置为触发模式后，可调用此触发按钮，进行图像和结果获取。
导出存图导出存储的图像
历史回放查看RGB和TOF的图像日志。
体积检测结果显示显示检测结果，物体个数、物体长、宽、高。

​
6.3 全局配置

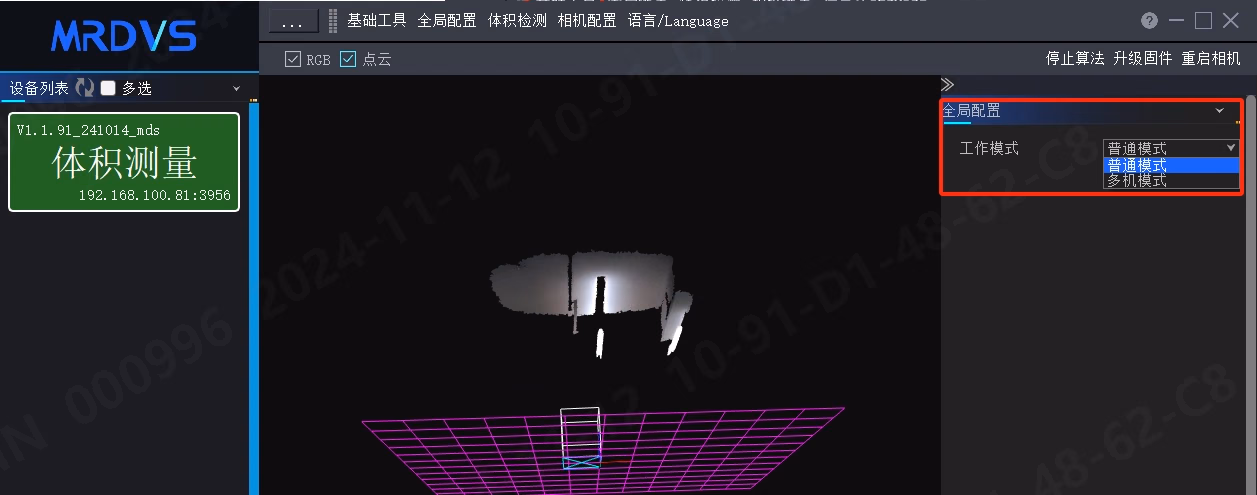

切换相机工作模式。
全局配置相关图示

​
6.4 体积检测

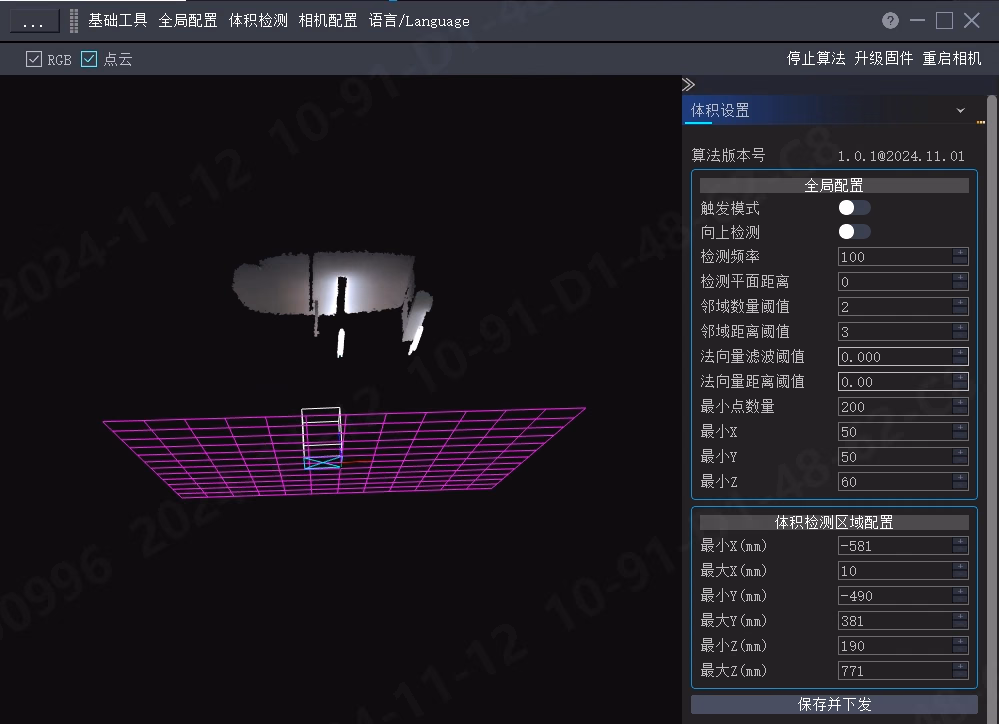

体积检测相关图示
体积检测全局配置功能含义
算法版本号当前算法版本信息。
触发模式触发开关按钮，当将触发模式开启后，点击“保存并下发”按钮，即成功开启。
向上检测相机坐标系反向检测（当前为向下检测，即检测平面到物体表面距离，开启向上检测后，即检测物体表面到相机的距离）。
检测频率算法检测的频率。即多少ms刷新图像+结果数据。
检测平面距离相机距离检测平面距离，此距离跟测量高度有关。单位：mm。
邻域数量阈值滤波参数，无需更改。默认值即可。
邻域距离阈值滤波参数，无需更改，默认值即可。
法向量滤波阈值物体边缘圆角滤波参数，推荐60（一般无需调整）。
法向量距离阈值滤波参数，推荐值20-30（可兼容大部分检测物体）。
最小点数量当物体点云 大于 最小点数量才认为有物体。
最小X物体最小长度，小于此值，无法检测。单位：mm。
最小Y物体最小宽度，小于此值，无法检测。单位：mm。
最小Z物体最小高度，小于此值，无法检测。单位：mm。
体积检测相关图示 2
体积检测区域配置功能含义
最小X体积检测框X方向最小值
最大X体积检测框X方向最大值
最小Y体积检测框Y方向最小值
最大Y体积检测框Y方向最大值
最小Z体积检测框Z方向最小值
最大Z体积检测框Z方向最大值

​
6.5 相机配置

相机配置相关图示

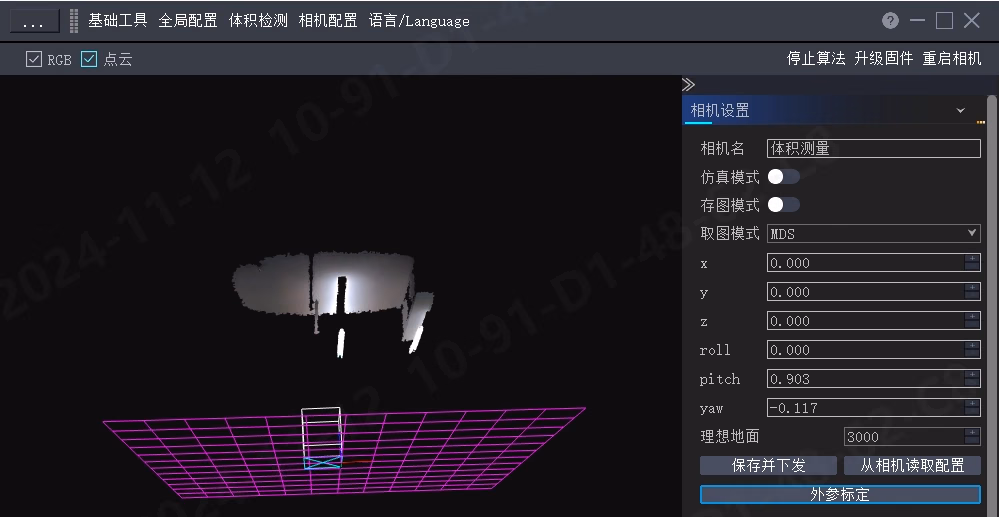

相机设置功能含义
相机名称修改当前相机的名称，当有多台时，可通过相机名称进行判断。
仿真模式内部使用，用户无需打开。
存图模式开启算法存图，在相机内部进行存储图片数据。
取图模式取图模式分为MDS和SDK，采用MDS不会占用相机权限，可正常打开相机上位机，采用SDK会占用相机权限，运行算法时，无法打开上位机。
x相机标定的x位置
y相机标定的y位置
z相机标定的距离地面高度
roll相机标定的角度
pitch相机标定的角度
yaw相机标定的角度
理想地面默认即可。
保存并下发外参标定完成后，通过点击【保存并下发】按钮进行保存，否则参数不生效
从相机读取配置从相机读取当前配置参数
外参标定标定相机距离地面高度、相机roll、pitch、yaw角度。

​
6.6 语言

中英文进行切换。

​
6.7 状态栏

状态栏相关图示
状态栏功能含义
RGB勾选后，查看RGB图像
点云勾选后，查看点云图像
停止算法点击停止算法后，在下一次相机上电前，不会启动算法。
升级固件可进行算法固件升级
重启相机将相机重新启动。

​
7. 体积检测部署流程

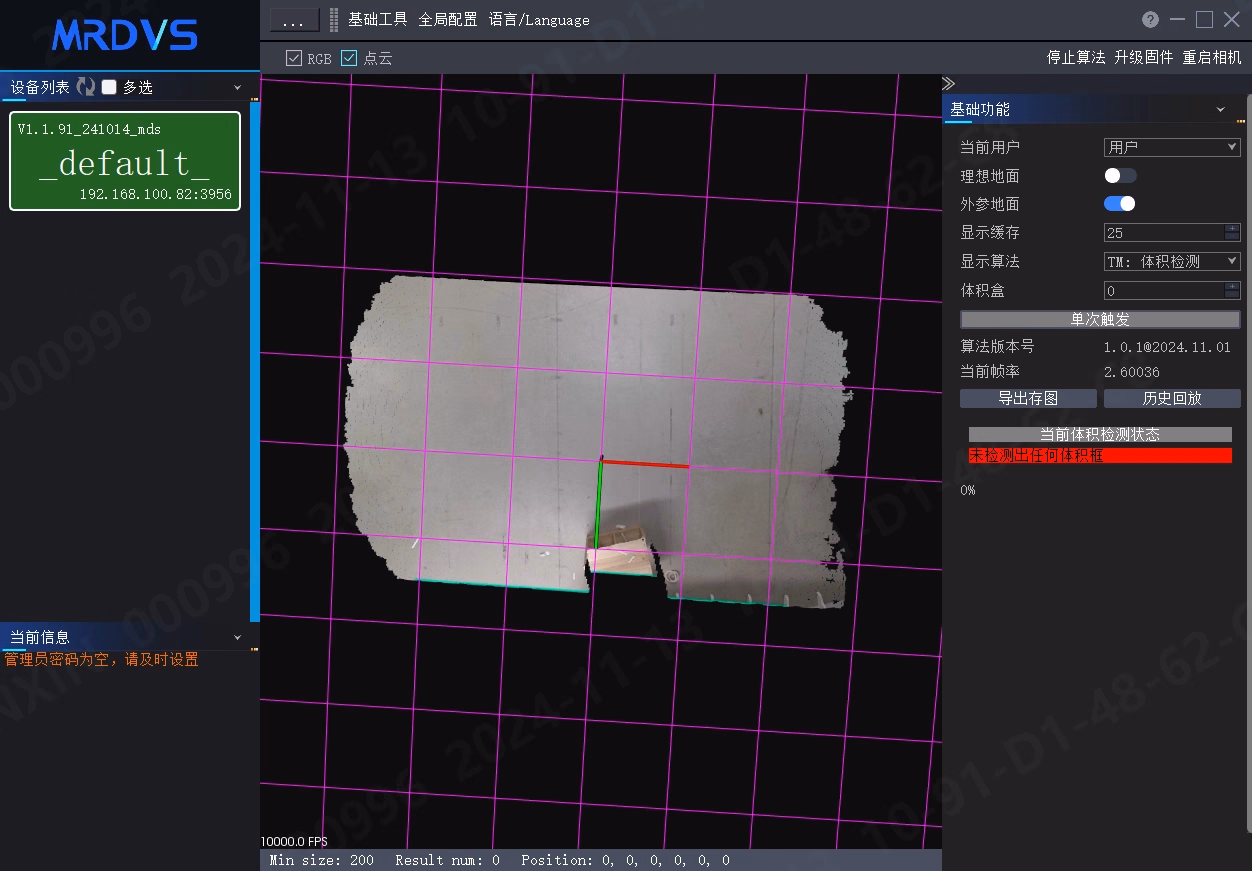

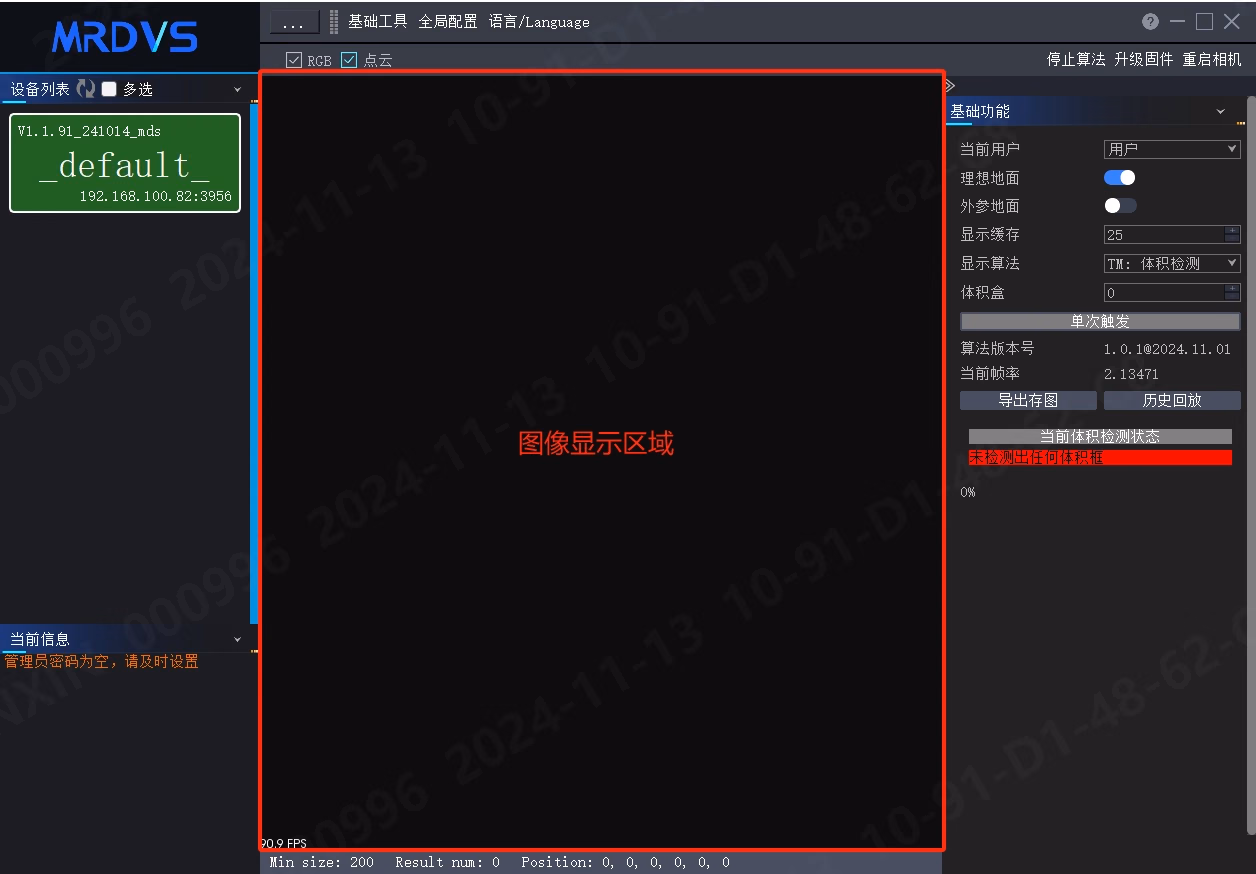

打开体积检测软件后，默认为RGB图，点击进行切换为点云图后，图像会为黑色状态，需要将鼠标移动到图像显示区域，通过鼠标滚轮上下滑动、按住鼠标左键移动，才会显示点云数据。
体积检测部署流程相关图示
体积检测部署流程相关图示 2

​
7.1 相机网络配置

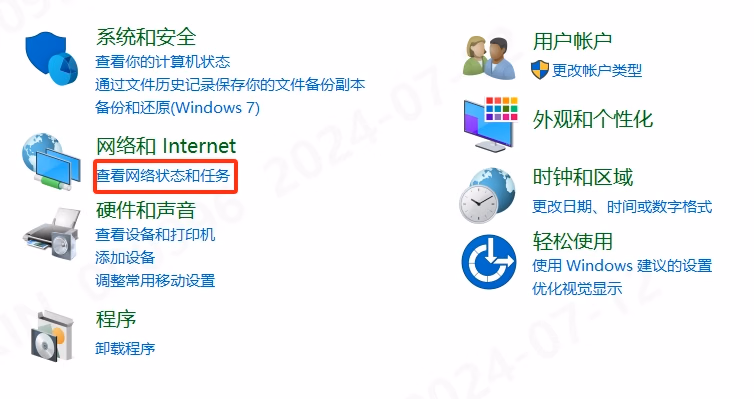

以Win10系统为例，双击控制面板 进入控制面板后，点击“查看网络状态和任务”。
相机网络配置相关图示

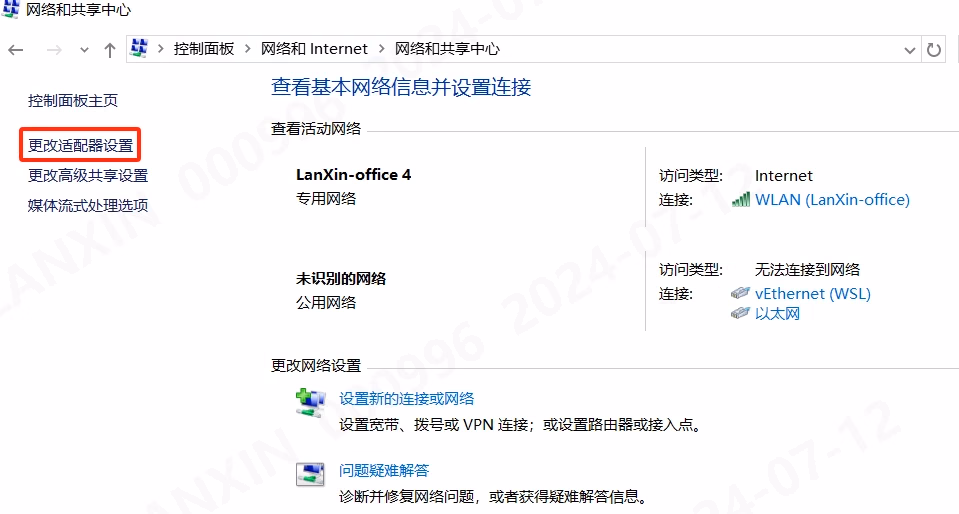

进入网络和共享中心界面，点击“更改适配器设置”。
相机网络配置相关图示 2

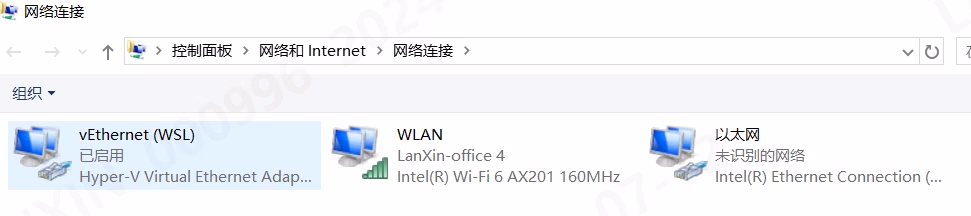

进入网络连接界面，鼠标双击选择相机连接的以太网。
相机网络配置相关图示 3

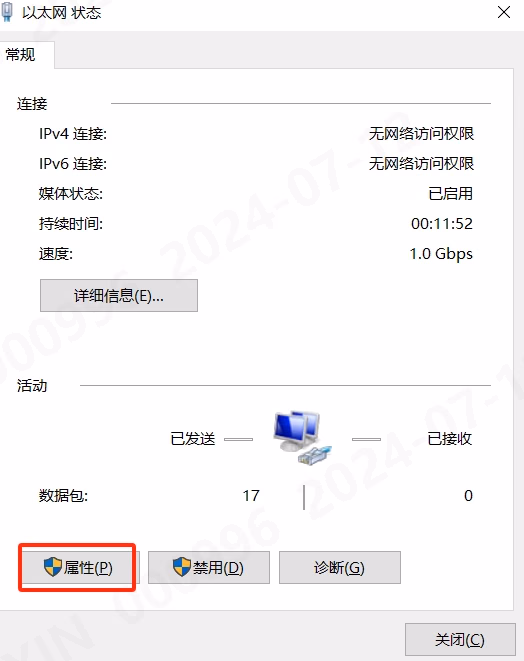

查看以太网状态（建议使用千兆网口），并点击“属性”按钮。
相机网络配置相关图示 4

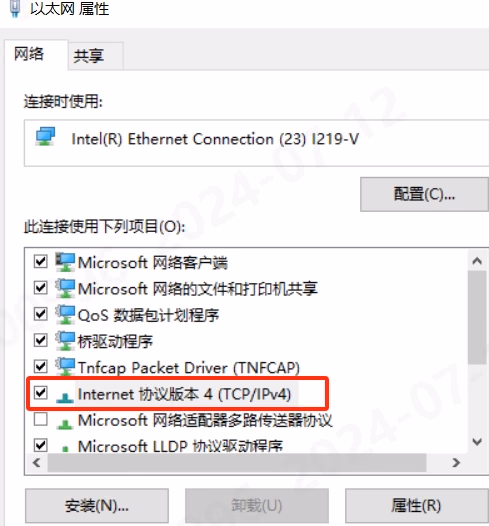

进入以太网属性界面，找到“Internet协议版本4(TCP/IPv4)”，双击打开。
相机网络配置相关图示 5

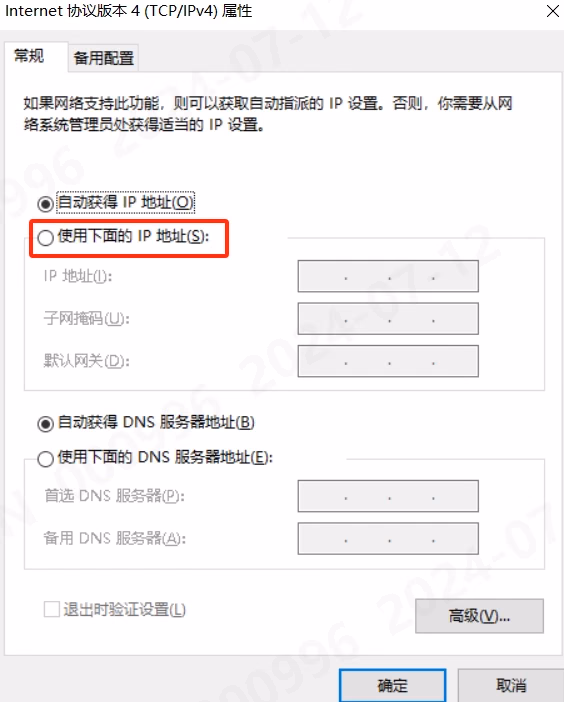

进入Internet协议版本4(TCP/IPv4)界面，选择“使用下面的IP地址”，进行IP地址和子网掩码和默认网关的书写。
相机网络配置相关图示 6

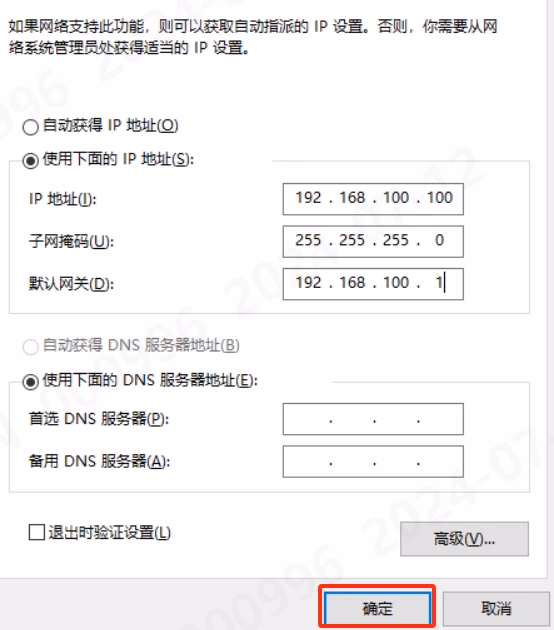

IP地址设置：192.168.100.xxx 子网掩码：255.255.255.0 默认网关：192.168.100.1，如下图设置好的IP，设置完成后点击“确定”按钮。
相机网络配置相关图示 7

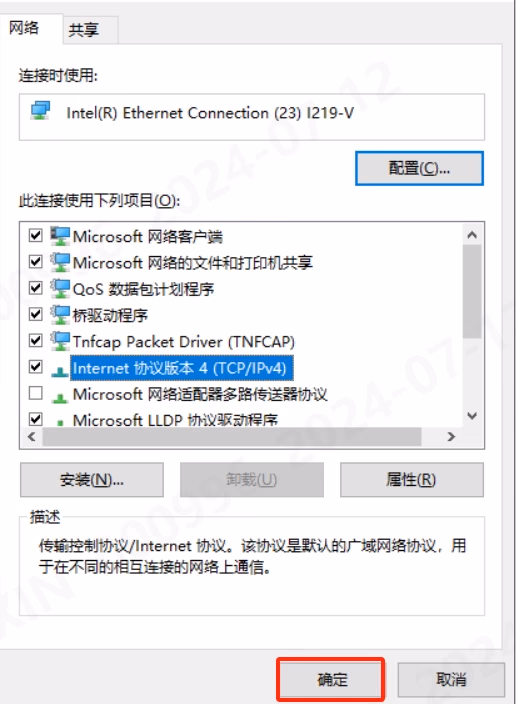

点击确定按钮后，会自动回退到上一个界面，再次点击“确定”，完成网络配置。
相机网络配置相关图示 8

​
7.2 防火墙关闭确认

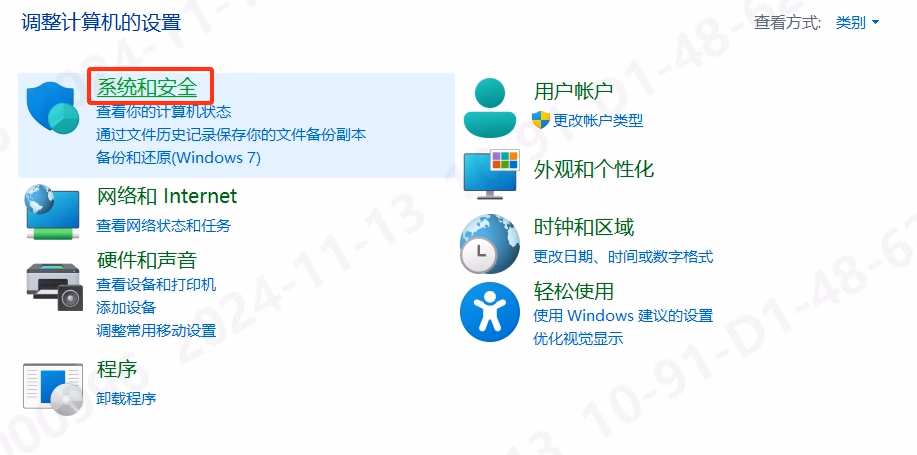

1、将相机固定安装后，进行部署第一步，需要将电脑的防火墙关闭。 2、以Win10系统为例，双击桌面的【控制面板】，进入后点击【系统和安全】。
防火墙关闭确认相关图示

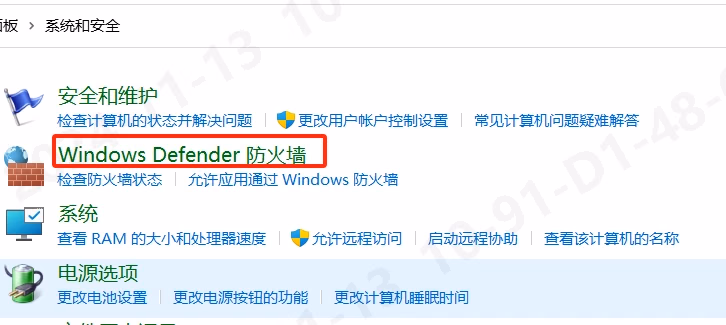

3、点击【Windows Defender防火墙】按钮进入防火墙页面
防火墙关闭确认相关图示 2

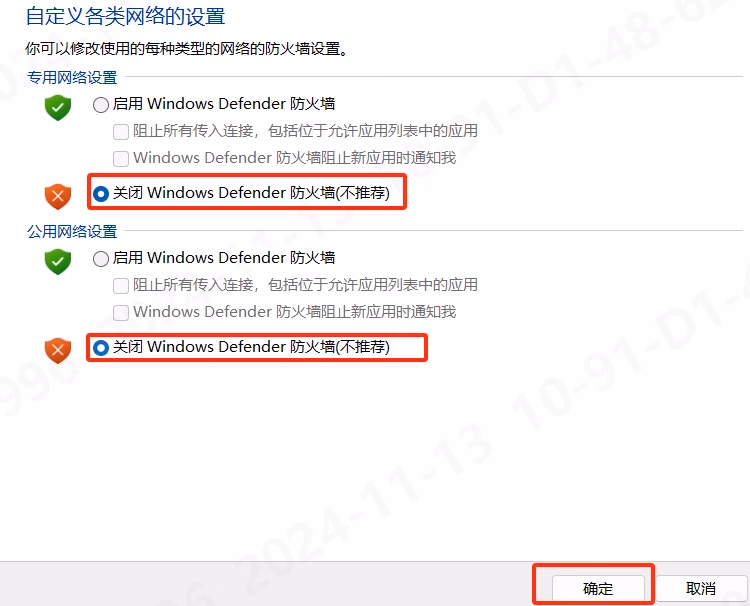

4、点击【启用或关闭Windows Defender防火墙】按钮，进入防火墙开启/关闭页面。 5、专用网络和公用网络都选择【关闭Windows Defender 防火墙】，并点击【确认】按钮，即可将防火墙关闭。
防火墙关闭确认相关图示 3

​
7.3 体积检测外参标定

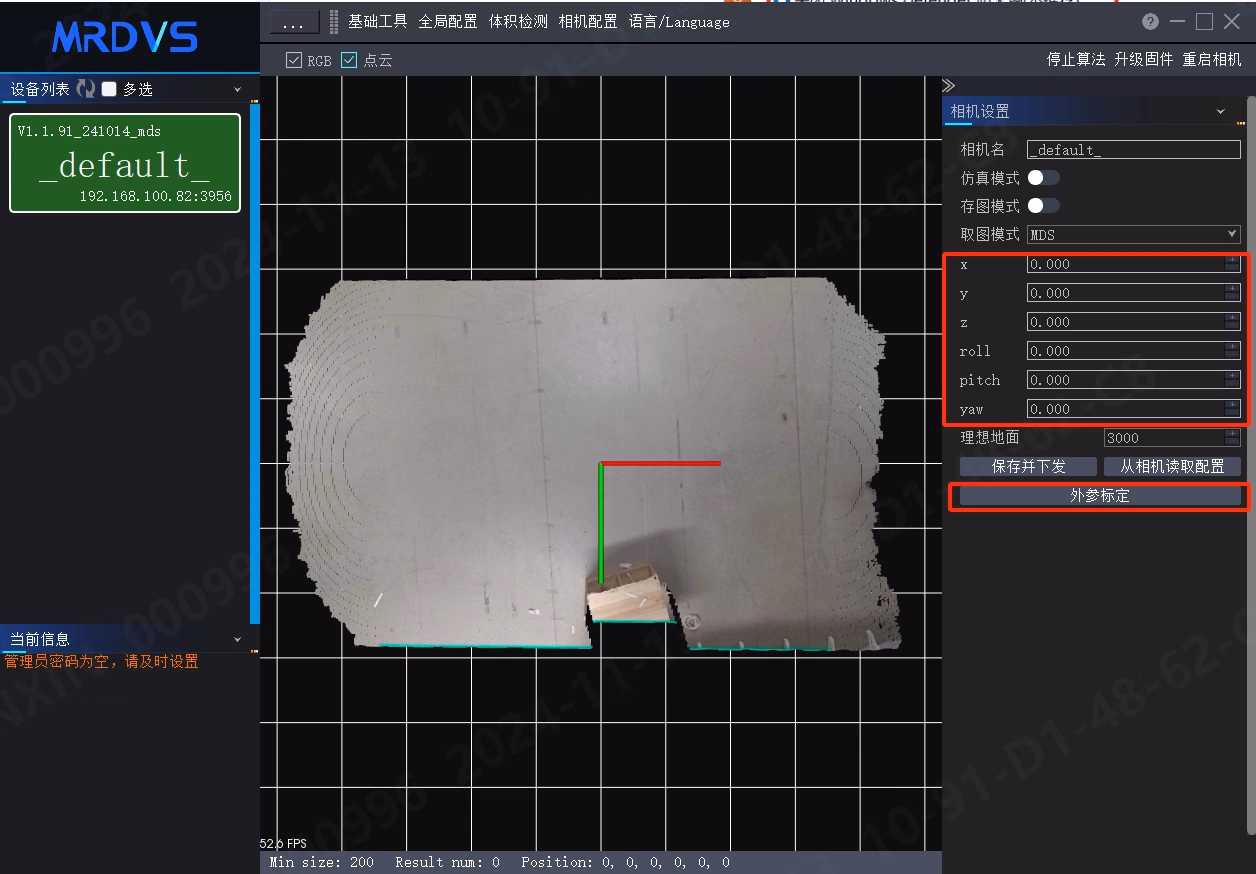

1、相机IP配置完成、防火墙关闭后，进行部署第二步，打开软件进行算法外参标定，需标定出参考地面具体及相机安装角度偏差。 2、点击相机配置，切换到参数标定界面，进行外参标定前，要保证x、y、z、roll、pitch、yaw为0，如果非0，需要将所有参数归0，并点击【保存并下发】按钮，参数保存成功后，重新进行外参标定。
体积检测外参标定相关图示

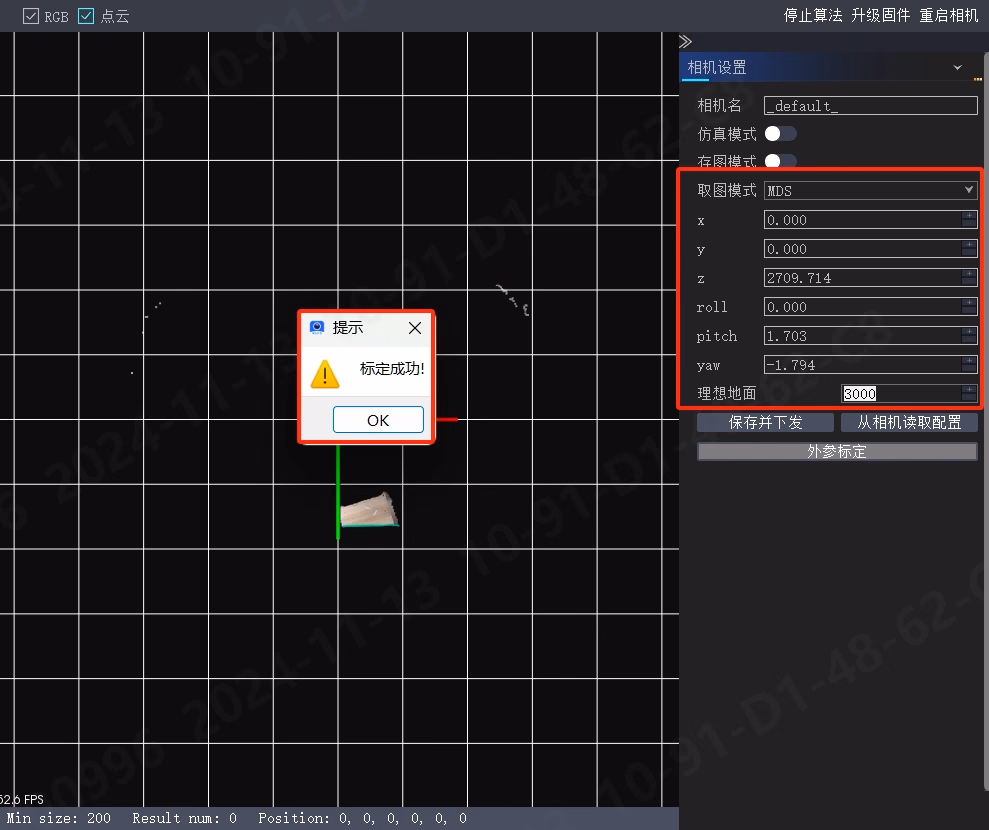

3、确认参数均为0后，点击【外参标定】按钮，标定成功后，软件会弹出提示框。在右侧参数栏中可以看到已经标定的相机参数。
体积检测外参标定相关图示 2

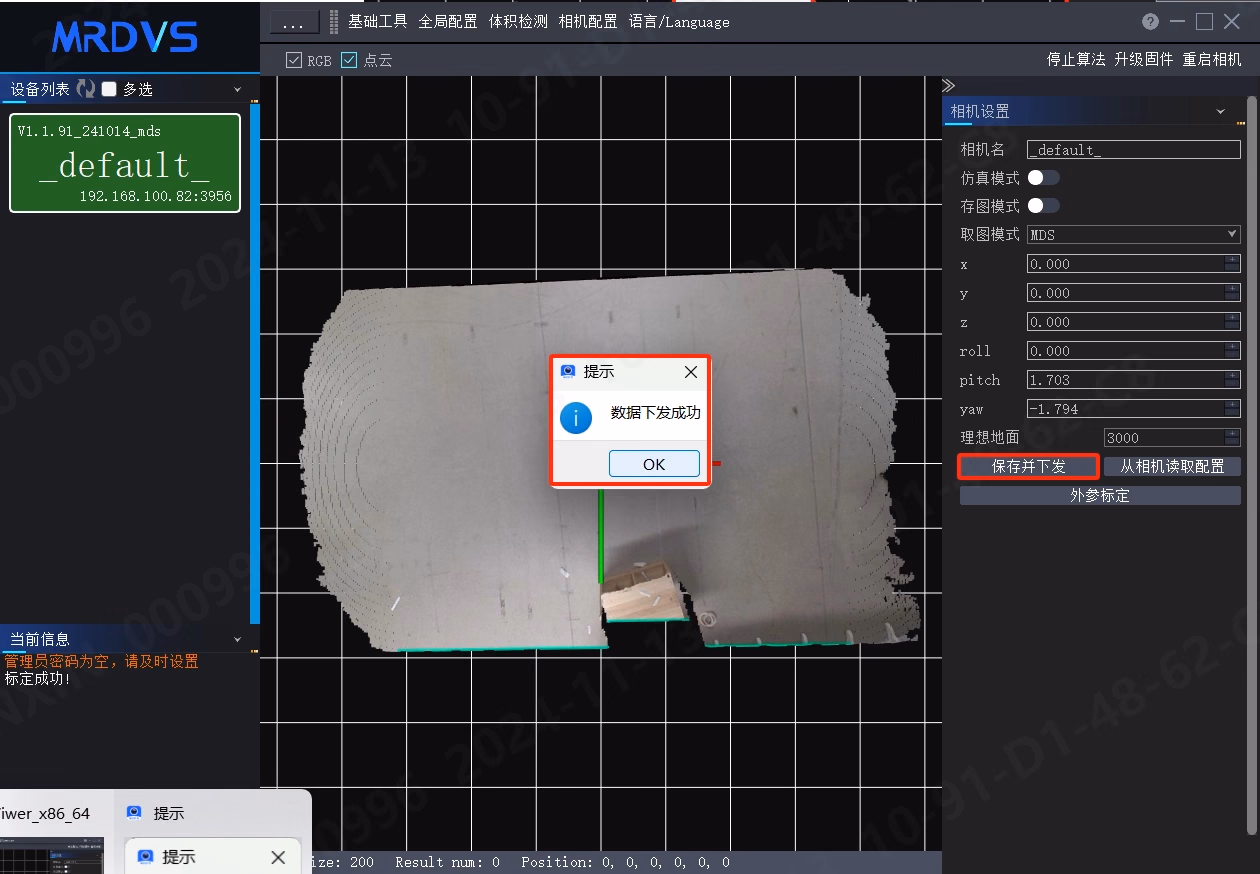

4、将“z”相机高度值记录后，将z值改为0，并点击【保存并下发】按钮，相机标定参数保存成功。(相机z值需要在体积检测中，检测平面距离进行设置，所以相机标定的高度记录后，需要改为0，否则检测会有问题)
体积检测外参标定相关图示 3
5、将标定的参数保存下发后，外参标定完成，下一步进行体积检测参数设置。

​
7.4 体积检测平面距离设置

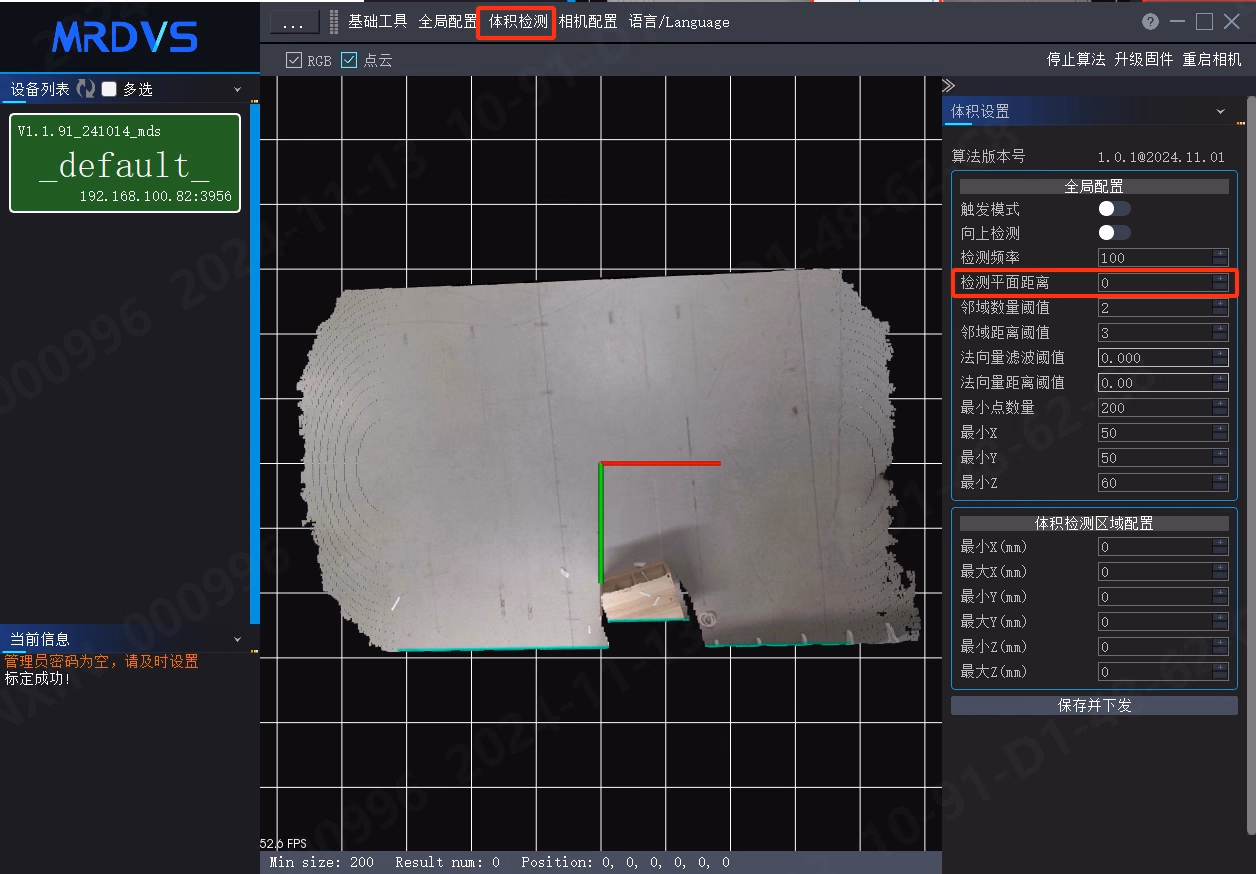

1、点击体积检测，切换到体积检测参数设置页面，首先进行“检测平面距离”设置，这个关系到绘制检测区域和检测准确度。
体积检测平面距离设置相关图示

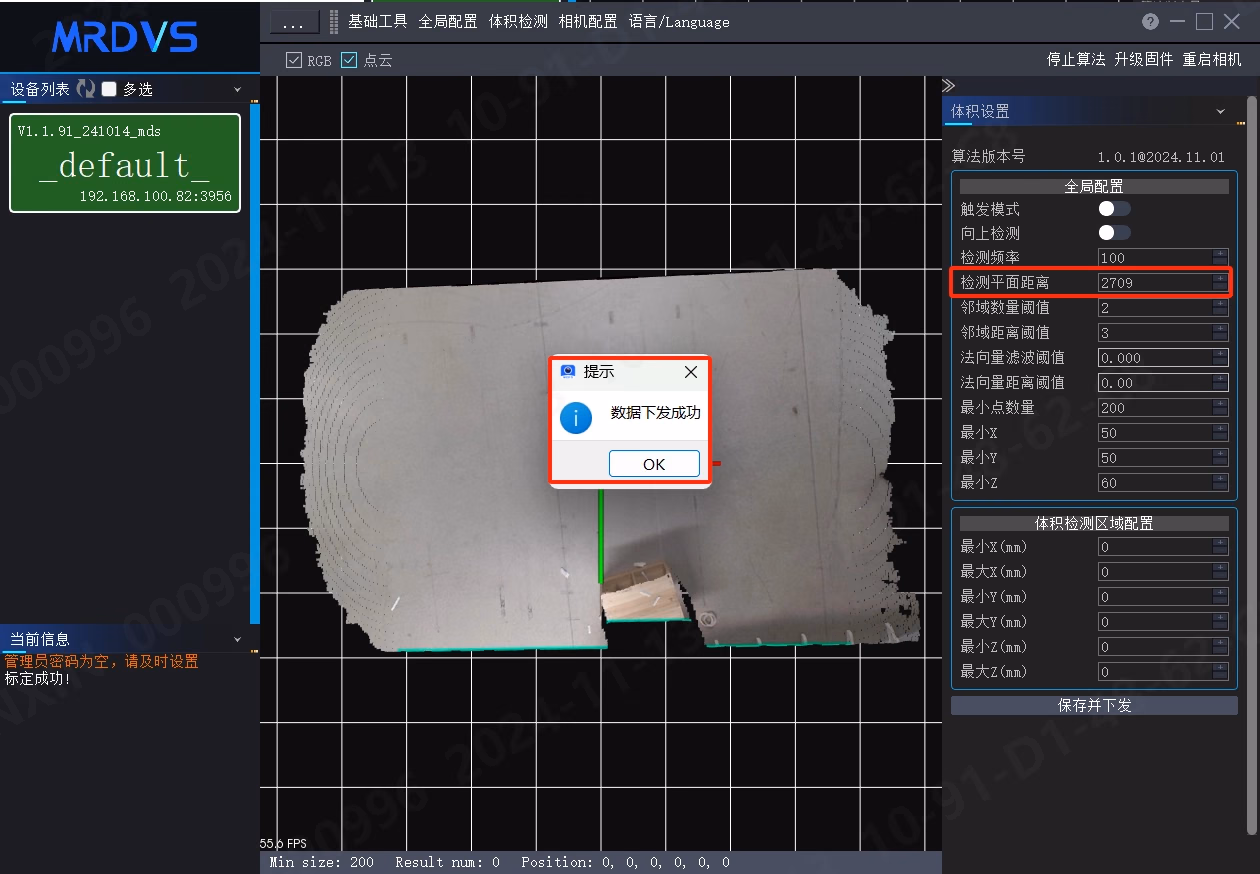

2、将外参标定中得到的“z”高度值2709，填入到检测平面距离中，此为相机距离检测平面实际距离，点击【保存并下发】按钮，将设置的高度值写入到相机。
体积检测平面距离设置相关图示 2
3、通过移动点云图像数据，可以看到地面高度已经变化，此时可进行体积检测区域配置。
体积检测平面距离设置相关图示 3

​
7.5 体积检测范围设置

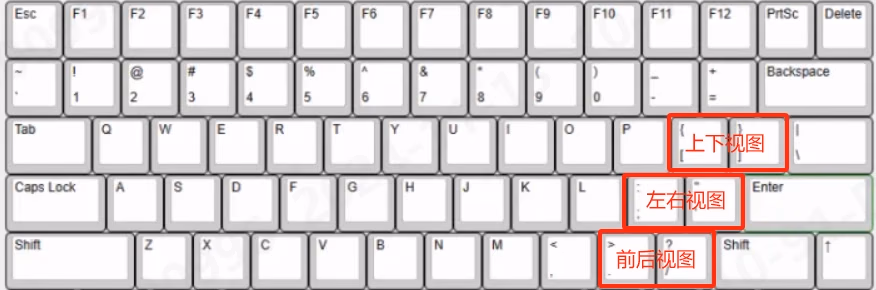

  1. 检测范围设置，调整检测的长宽（xy）建议先切换到上下视图， 如下为各视图的快捷键。
体积检测范围设置相关图示

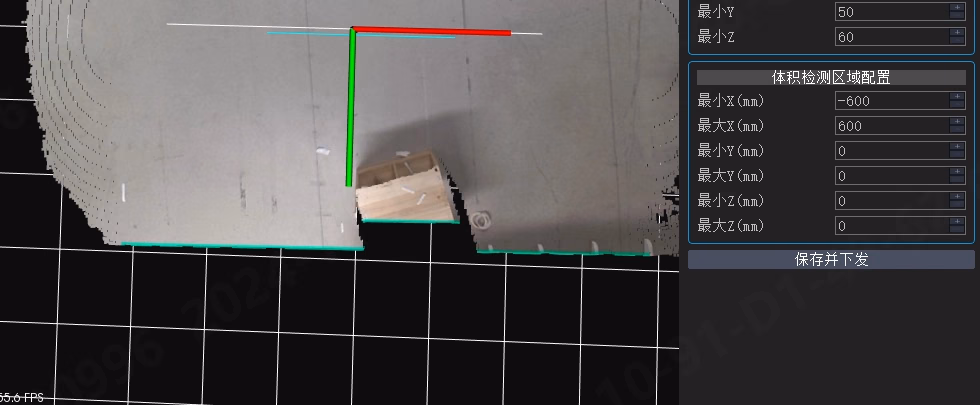

2、通过键盘上快捷键切换到上下视图，如下图所示，红色箭头所指的白色框，表示检测范围的x方向，鼠标滚轮滚动即可修改对应数值，完成检测范围长宽调整。当前将检测范围x方向最大、最小设置为600、-600。
体积检测范围设置相关图示 2

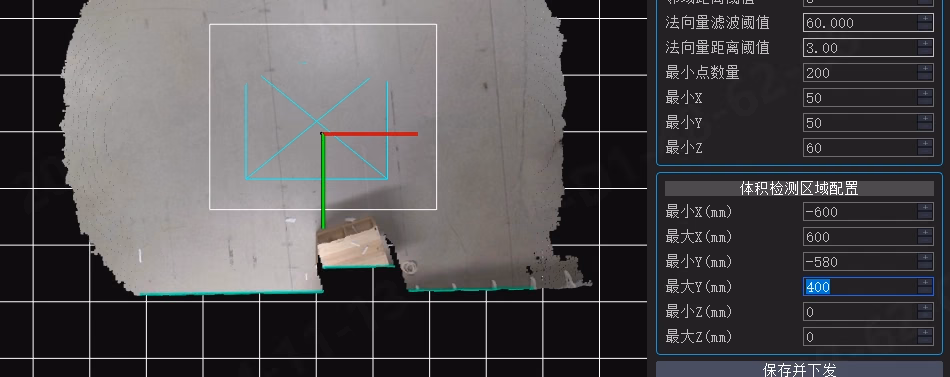

3、绿色箭头所指的白色框，表示检测范围的y方向，鼠标滚轮滚动即可修改对应数值，完成检测范围长宽调整。当前将检测范围y方向最大、最小设置为480、-580。
体积检测范围设置相关图示 3

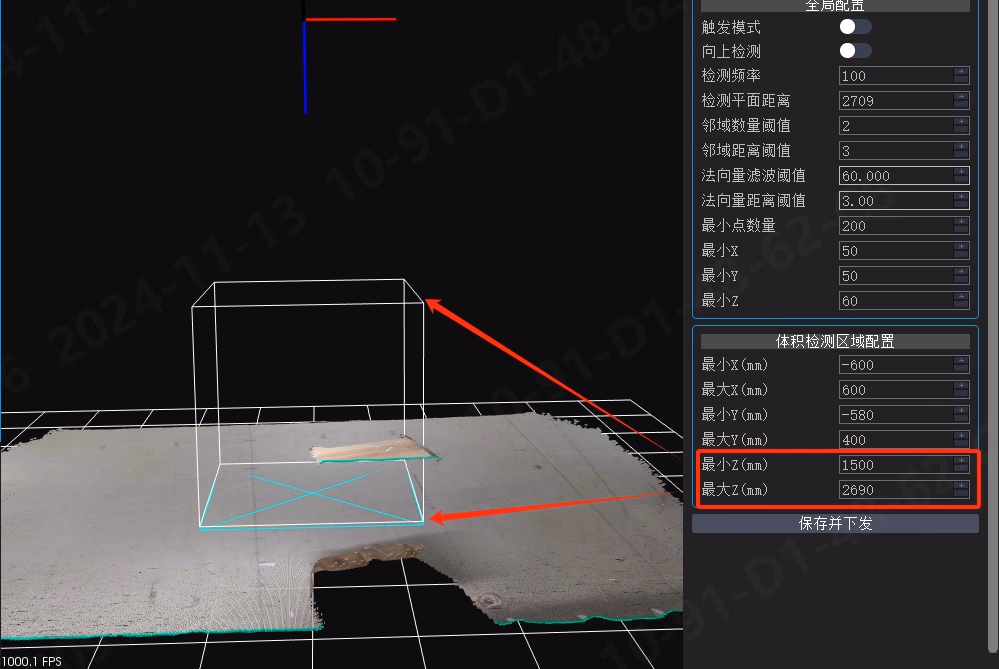

4、蓝色箭头所指，表示检测范围的z方向，鼠标滚轮滚动可修改数值，也可直接输入数值，当前检测范围最大z值建议设置比检测平面距离略高出一些，当前检测平面距离为2709，最大z设置为2690。检测最小范围根据物体的大小进行设置，如果物体高度超出最小z值，算法不会进行检测。
体积检测范围设置相关图示 4

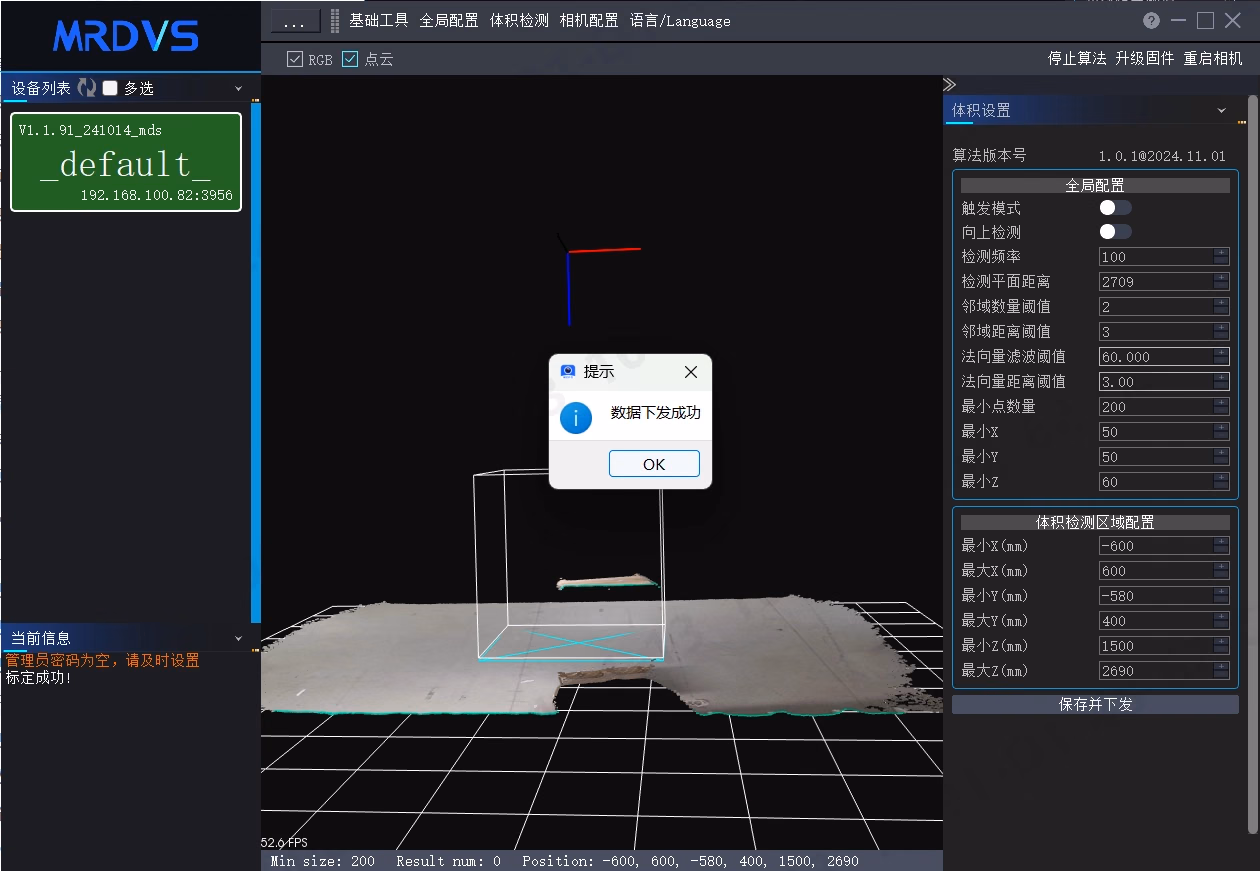

5、将检测区域配置好后，点击【保存并下发】按钮，将参数保存到相机内部。
体积检测范围设置相关图示 5

​
7.6 体积检测结果查看

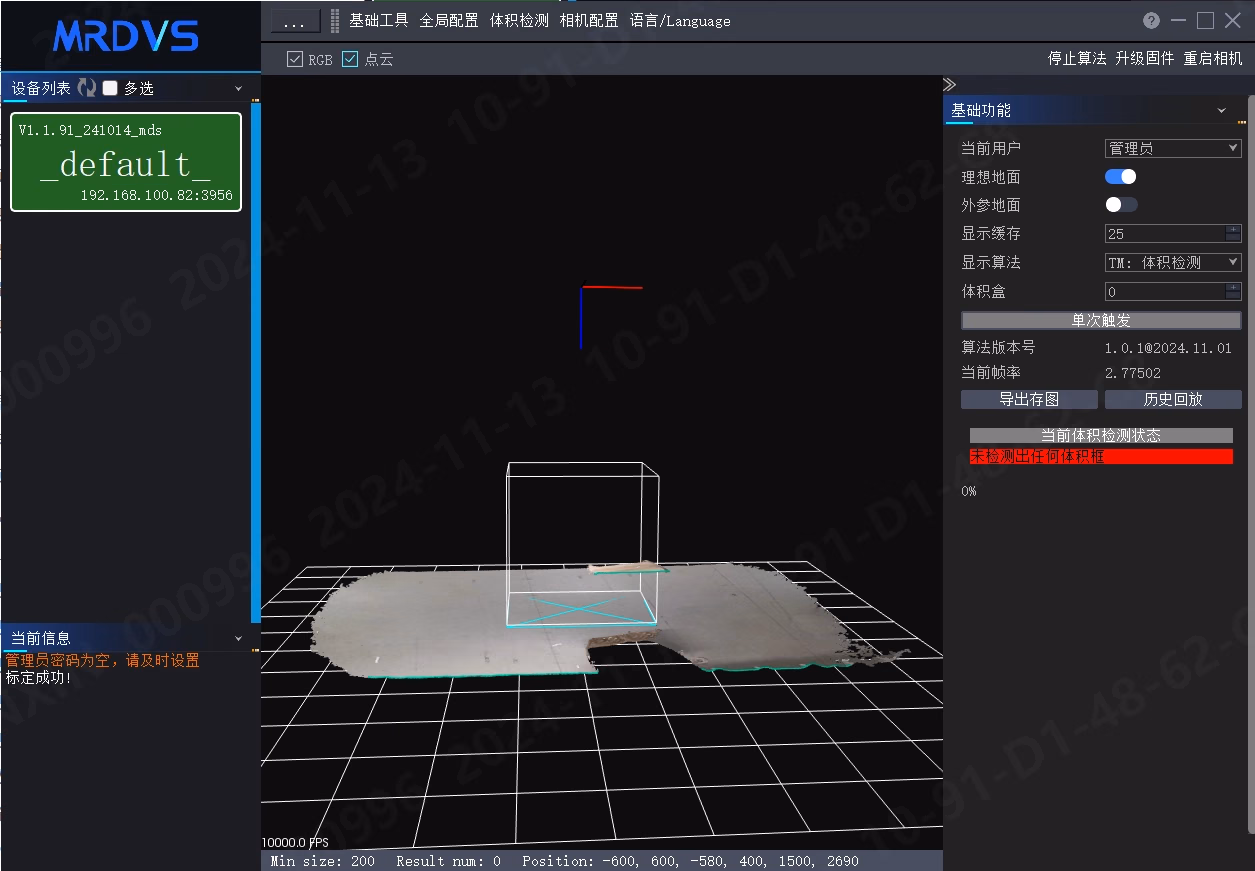

  1. 将外参标定、体积检测参数、体积检测区域设置好后，点击“基础工具”，在检测区域内放入物体即可查看结果。当前为无物体，在基础功能栏会显示无任何物体。
体积检测结果查看相关图示

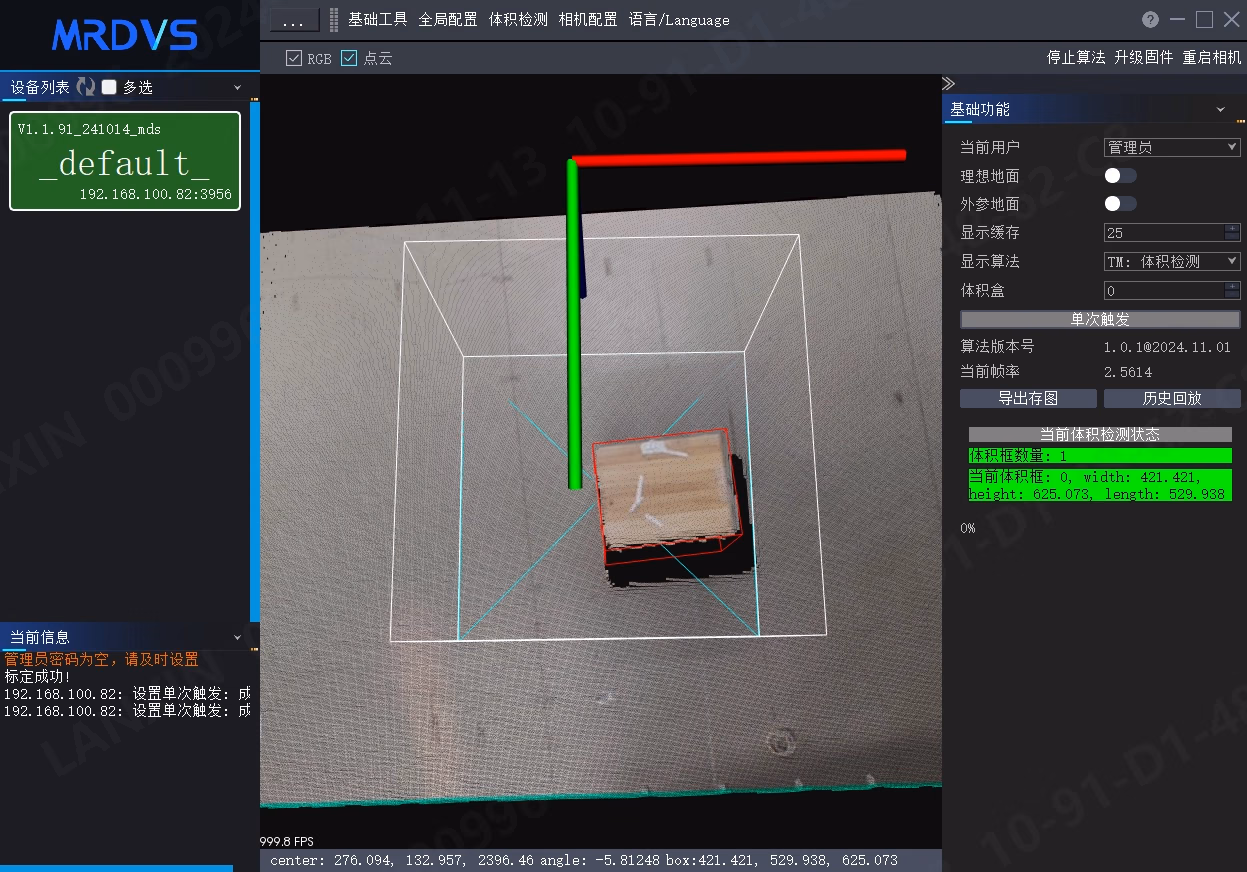

2、当前放入物体后，在体积状态显示栏会显示当前物体长、宽、高信息。
体积检测结果查看相关图示 2

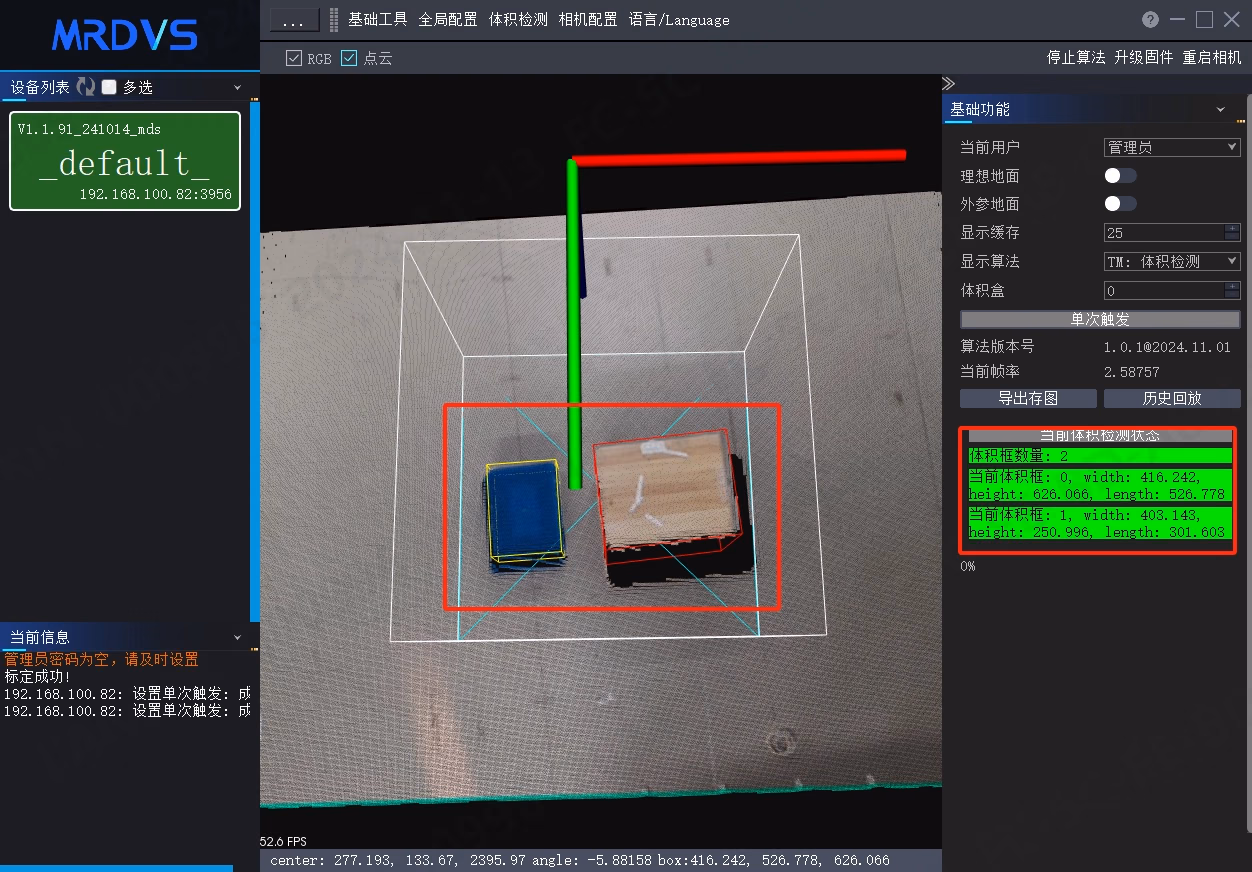

3、当放入多个物体后，体积检测结果显示栏会显示多个物体长、宽、高，并会显示物体数量。
体积检测结果查看相关图示 3

​
7.7 体积检测单次触发功能

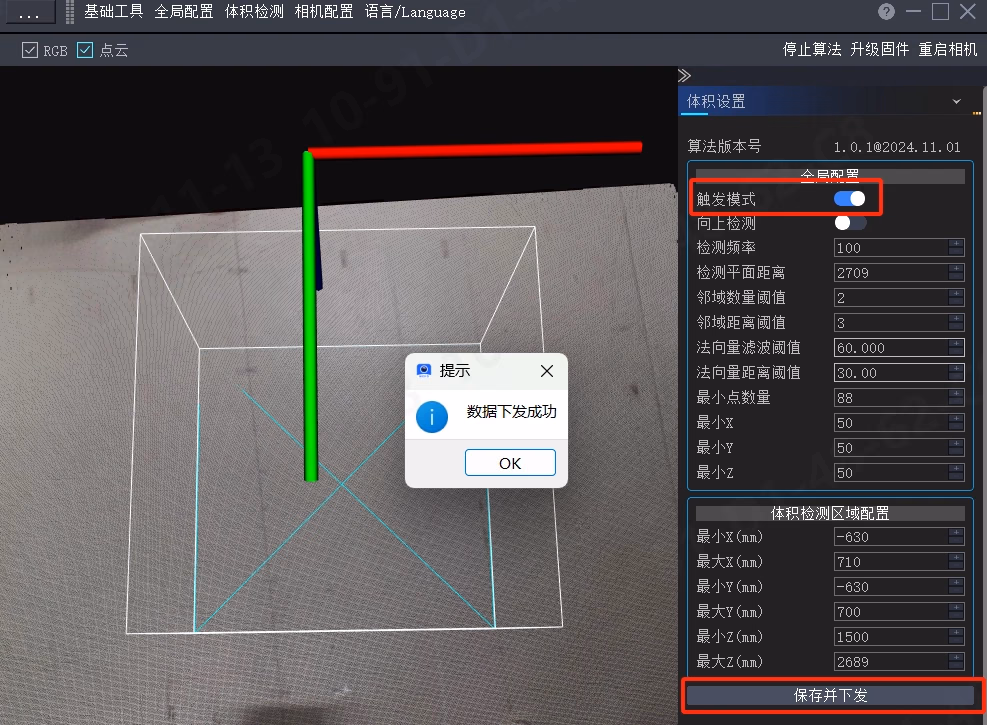

  1. 体积检测设置界面，将触摸模式打开，并点击【保存并下发】按钮，将触发模式成功打开。
体积检测单次触发功能相关图示

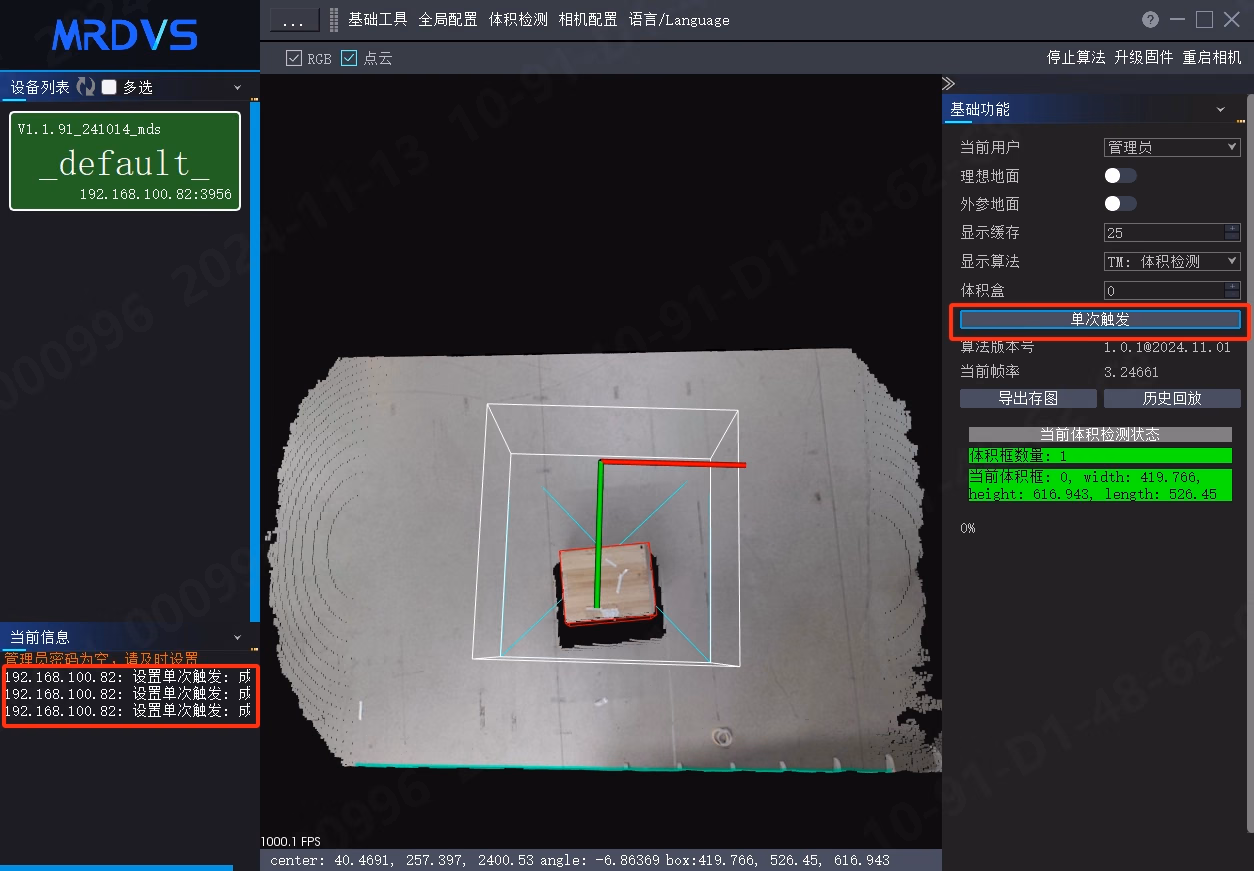

2、点击基础工具，通过点击【单次触发】按钮，获取图像和结果。
体积检测单次触发功能相关图示 2

​
8. 通信协议

​
8.1 TCP通讯

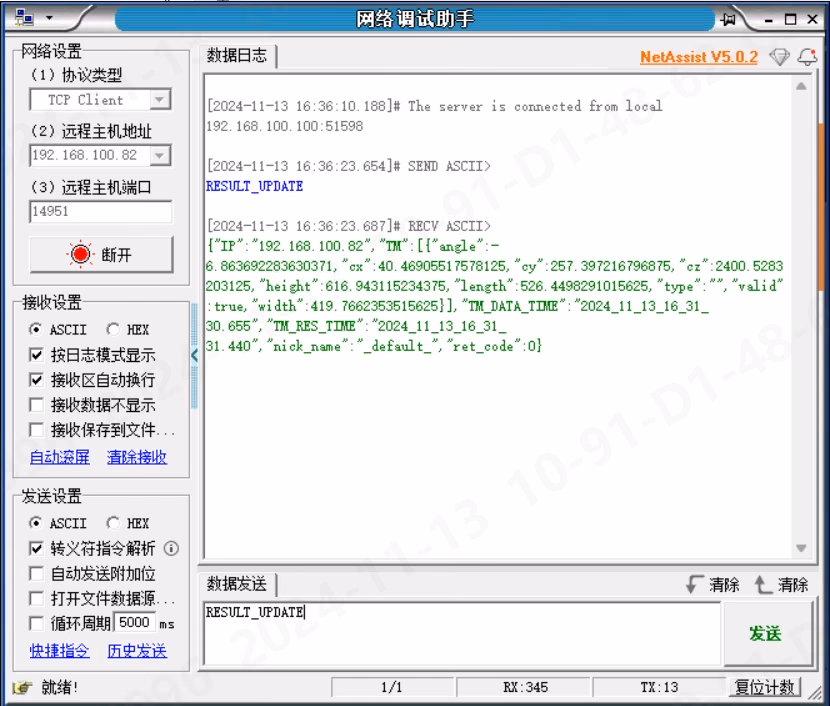

  1. 可通过 TCP 通讯获取体积检测结果。通过网络调试助手，远程相机 IP: 192.168.100.82，端口: 14951，发送 RESULT_UPDATE 可以看到返回的体积检测结果信息。
TCP通讯相关图示

​
8.2 UDP 通讯

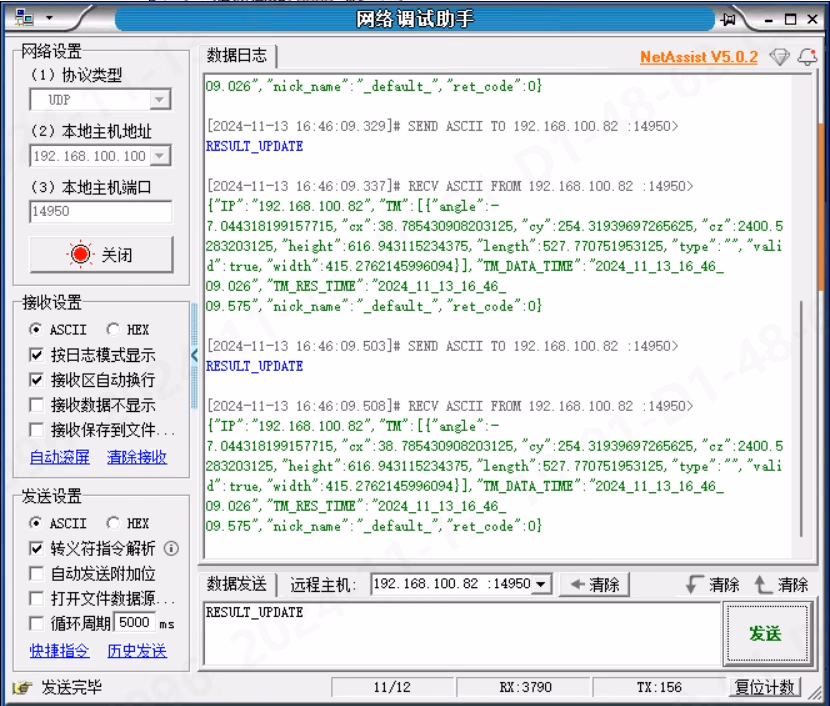

  1. 可通过 UDP 通讯获取体积检测结果。通过网络调试助手，远程相机 IP: 192.168.100.82，端口: 14950，发送 RESULT_UPDATE 可以看到返回的体积检测结果信息。
UDP 通讯相关图示

​
8.3 HTTP通讯

  1. 可通过 HTTP 通讯获取体积检测结果，端口号：14952。
2、上层系统（WMS）对视觉发送结果获取信号，视觉返回一个 JSON 格式的字符串。
WMS -> 视觉ㅤ
结果含义
RESULT_UPDATE触发视觉结果返回信号
视觉 -> WMSㅤ
结果含义
IP数据来源相机IP
TM体积检测状态
angle框选的物体角度
cx框选物体x坐标
cy框选物体y坐标
cz框选物体z坐标
height物体高度
length物体长度
width物体宽度
valid置信度过低为false，否则为true
TM_DATA_TIME体积检测数据提取时间
TM_RES_TIME体积检测结果输出时间
nick_name体积检测相机名称，相机内可配置
ret_code返回码，0 为成功
9. 附录
{

"IP":"192.168.100.82", //相机IP

"TM":\[{

"angle":-6.821981430053711, //框选物体角度

"cx":39.98405456542969, //框选物体x坐标

"cy":257.008056640625, //框选物体y坐标

"cz":2400.63818359375, //框选物体z坐标

"height":616.723876953125, //物体高度

"length":525.5135498046875, //物体长度

"type":"","valid":true, //置信度过低为false

"width":419.761474609375}\], //物体宽度

"TM_DATA_TIME":"2024_11_13_16_37_47.422", //体积检测数据时间

"TM_RES_TIME":"2024_11_13_16_37_48.209", //体积检测结果时间

"nick_name":"_default_", //体积检测相机命名

"ret_code":0 // 返回码,0 为成功

}
